Remeha Avanta demontage warmtewisselaarvoorplaat-vervanging van de voorplaat-isolatieschijf verricht je middels de volgende stappen.

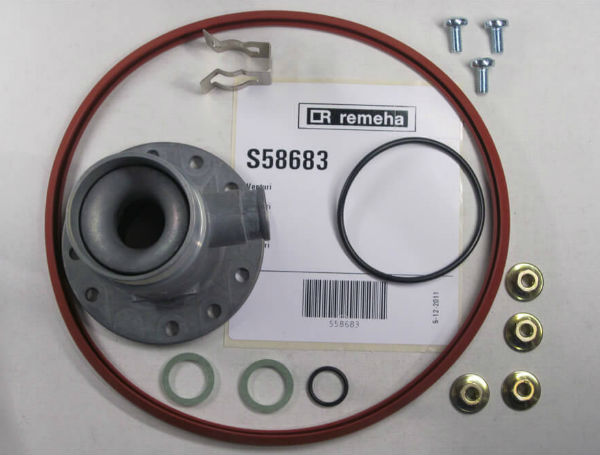

1. Haal de luchtinlaatpijp van de venturi
2. Demonteer de kabelschoen van de elektrode en de aardingskabel.

Belangrijk: De ontstekingskabel is aan de ontstekingselektrode bevestigd en mag dus niet verwijderd worden.

3. Draai de 2 schroeven los. Verwijder de ontstekingselektrode.

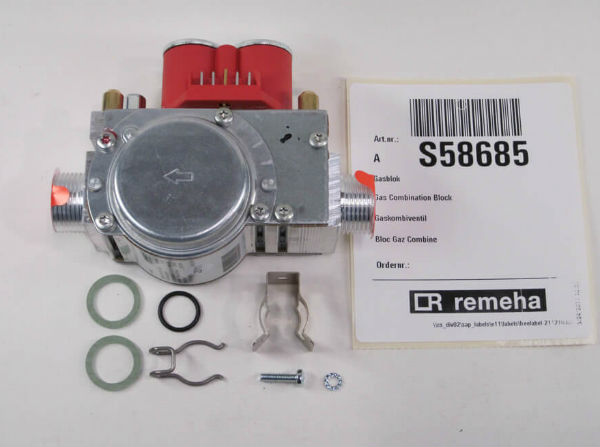

4. Draai de moer voor het aansluiten van het gasblok los.
5. Verwijder de moeren van de voorplaat van de warmtewisselaar.

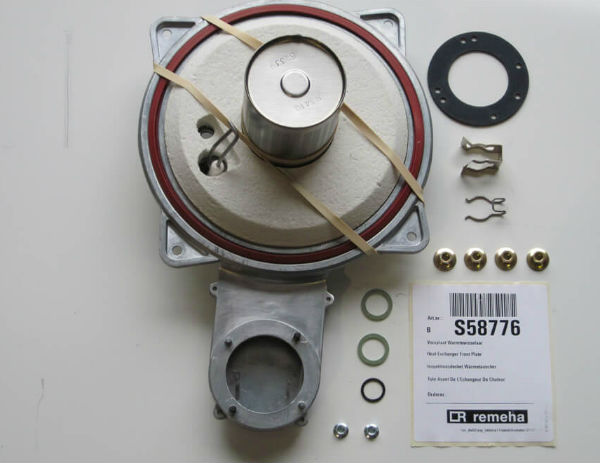

6. Haal de voorplaat van de warmtewisselaar met ventilator en brander
voorzichtig ca. 10 cm recht naar voren.

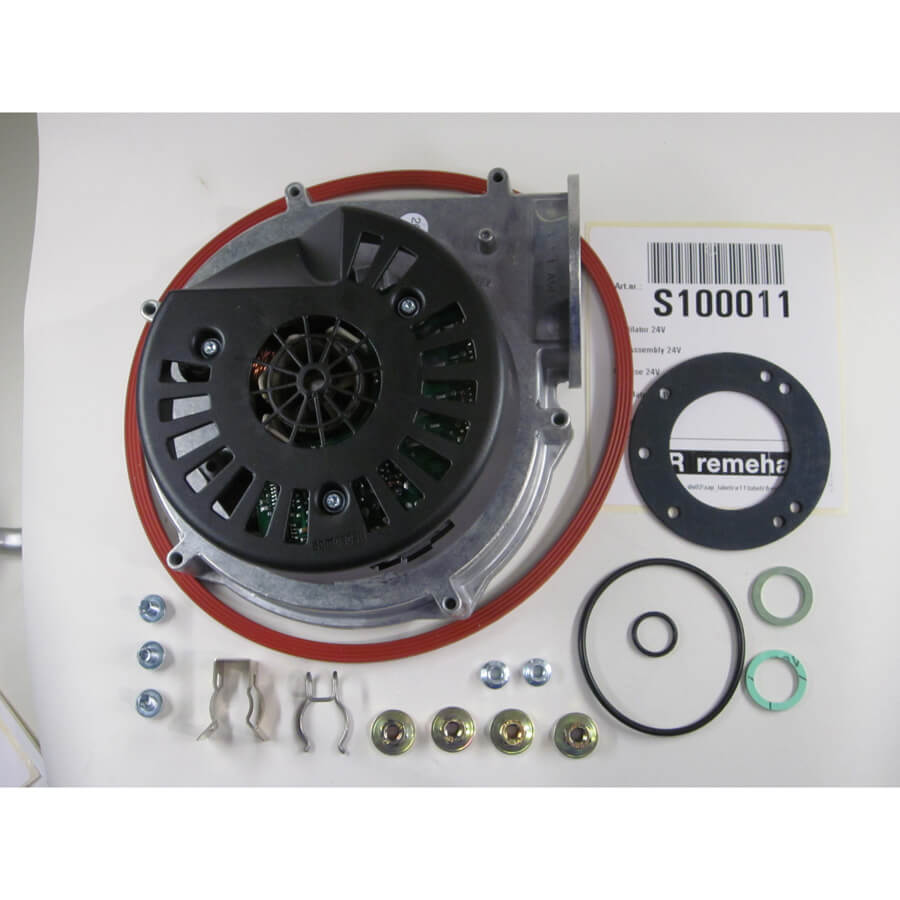

7. Maak de stekker van de ventilator los.

8. Neem de voorplaat volledig weg.

9. Verwijder de pakking tussen de voorplaat en de warmtewisselaar.

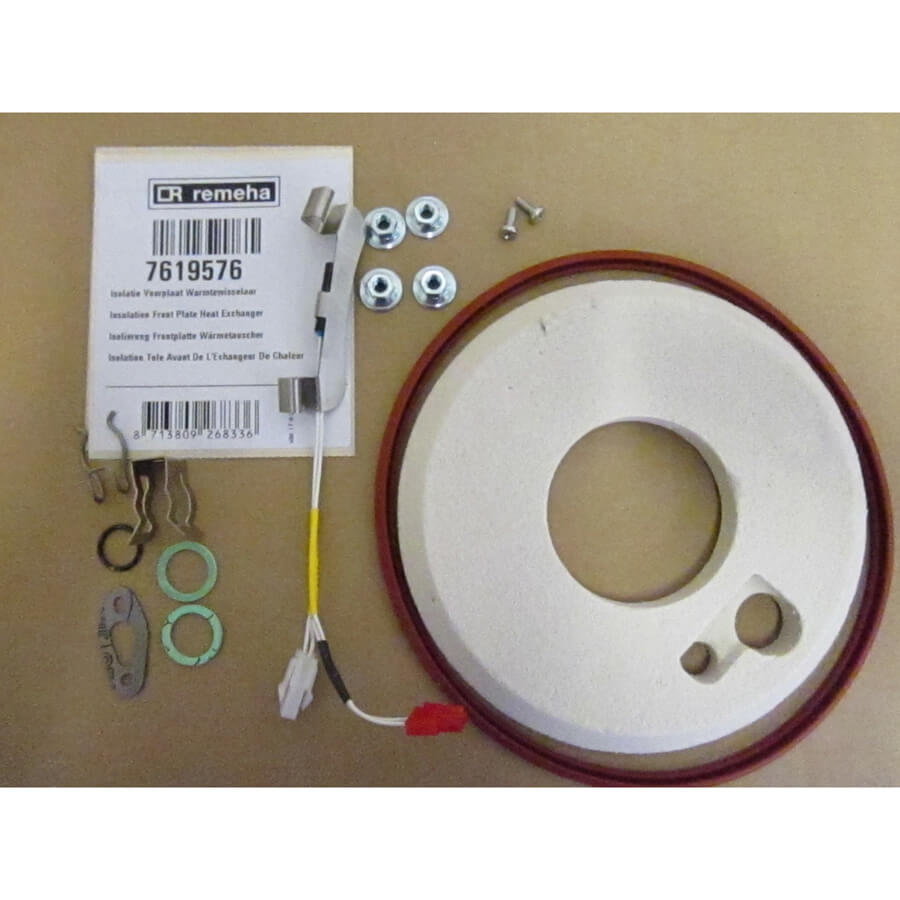

10. Verwijder voorzichtig de oude isolatiesteen voorplaat.

11. Plaats voorzichtig de nieuwe isolatiesteen voorplaat.
12. Plaats de (nieuwe) ontstekingselektrode en leidt hem voorzichtig door de betreffende opening in de voorplaat-isolatieschijf.
13. Plaats een nieuwe pakking tussen de voorplaat en de warmtewisselaar.









14. Ga voor het monteren in de omgekeerde volgorde te werk.
